Neue Generation der additiv-generativen Fertigung auf den Weg gebracht

3D Metal Printing - Weltweit modernste Anlage am Fraunhofer IFAM Dresden in Betrieb genommen

Dresden /

© Fraunhofer IFAM Dresden

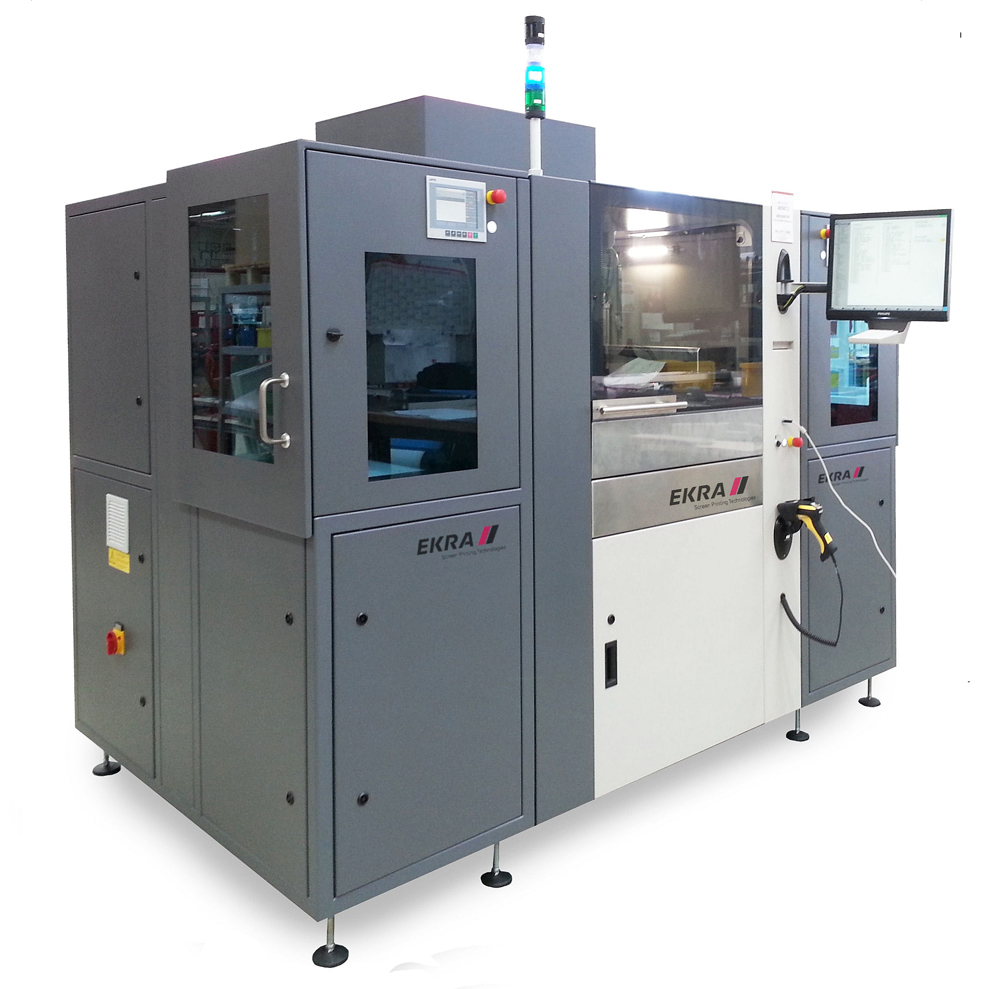

Neue produktionsnahe Anlage für das 3D Metal Printing am Fraunhofer IFAM Dresden.

Am Fraunhofer IFAM in Dresden startet jetzt eine komplett neuentwickelte produktionsnahe Anlage für das 3D Metal Printing ihren Betrieb.

Der dreidimensionale Siebdruck ist eine neuartige Weiterentwicklung des klassischen industriellen Siebdrucks. Durch ein Sieb wird eine auf Metallpulvern basierende Paste schichtweise übereinander in die dritte Dimension gedruckt. Die so aufgebauten Strukturen werden anschließend durch Wärmebehandlung zu fertigen Bauteilen verfestigt.

Deren Anwendungsbreite spiegelt den gesamten Wirtschaftsstandort Deutschland wider. So werden die Bauteile beispielsweise in der Medizintechnik, im Automotive für neue elektrische Antriebskonzepte, in der Chemie- und Verfahrenstechnik, bei Kühlerentwicklungen in der Energietechnik sowie für Magnetwerkstoffe eingesetzt.

Im Vergleich zu anderen generativen Fertigungsverfahren ermöglicht das 3D Metal Printing eine höhere Feinheit und ist ein echtes Massenfertigungsverfahren. Der 3D-Siebdruck erlaubt eine hohe Produktivität, die der des metallischen Spritzguss MIM entspricht.

Mit dem 3D Metal Printing können jetzt aber Bauteile gefertigt werden, die mit konventionellen Verfahren bisher nicht realisierbar waren. So sind besondere Kennzeichen des Verfahrens erweiterte Baumöglichkeiten wie geschlossene Kanäle, Strukturen ab 60 µm und Werkstofffreiheit bis hin zu Werkstoffkombinationen. Dabei sind die unterschiedlichsten Systeme möglich. Neben Metallen und Legierungen auf der Basis von Stahl, Kupfer, Aluminium, Titan, Refraktärmetallen oder seltenen Erden sind ebenfalls Keramik sowie Glas druckbar.

Mit der Installation der innovativen Anlage, die gemeinsam mit dem Kooperationspartner EKRA Automatisierungssysteme GmbH, einem Mitglied der ASYS GROUP, entwickelt wurde, bringt das Fraunhofer IFAM Dresden die neuste Generation im 3D Metal Printing auf den Weg und gleichzeitig wird den erfolgreichen Entwicklungen des Institutes im Bereich des Additive Manufacturing in den letzten Jahre Rechnung getragen.

Die auf den 3D-Siebdruckprozess zugeschnittene Anlage setzt in der Prozesstechnik neue Maßstäbe und enthält für den Anwender Komponenten zur späteren Kommerzialisierung. Für Qualitätssicherung und Prozessüberwachung sind daher auch Konzepte integriert, wie sie in klassischen Siebdruckfertigungslinien von EKRA/ASYS für die Automotiv- und Photovoltaikindustrie bereits Standard sind.

Die neue Anlage erlaubt mit ihren zwei wechselseitig ansteuerbaren Drucktischen mit bis zu je 300 x 300 mm2 nutzbarer Fläche umfangreiche Variationsmöglichkeiten. Beispielhaft zu nennen ist die Vielfalt an frei einstellbaren Parametern kombiniert mit einer hochgenauen Siebpositionierung.

Da die Tische selbst bei einer parallelen Nutzung mit unterschiedlichen Druckeinstellungen gefahren werden können, wird die Geschwindigkeit bei der Prozess- und Bauteilentwicklung erheblich gesteigert und zusätzlich die Produktivität verdoppelt.

Weitere Features wie eine klimatisierte Prozesskammer, die Möglichkeiten zur Nutzung von sowohl wasser- als auch lösemittelbasierten Systemen und eine optionale Infrarot- oder UV-Härtung stellen sicher, dass die 3D-Siebdruckanlage den Entwicklungsanforderungen des Fraunhofer IFAM Dresden auch weiterhin Rechnung trägt.

Mit dieser revolutionären Anlagentechnik können weitere Anwendungsfelder erschlossen werden, wobei neben der reinen Bauteil- und Prozessentwicklung der Schwerpunkt auf weitere Produktivitätssteigerung und Qualitätssicherung gelegt wird, um mit Anwendern die industrielle Umsetzung zu begleiten und Kunden damit den Ausgangpunkt für eine eigene Siebdrucklinie zu bieten.

Die Installation der neuen 3D-Siebdruckanlage stellt einen weiteren Meilenstein für das Kompetenzzentrum im Bereich der additiv-generativen Fertigung am Fraunhofer IFAM Dresden dar. Damit nimmt das Institut die weltweite Spitzenposition im 3D Metal Printing ein.
