Ermittlung mechanischer Kennwerte

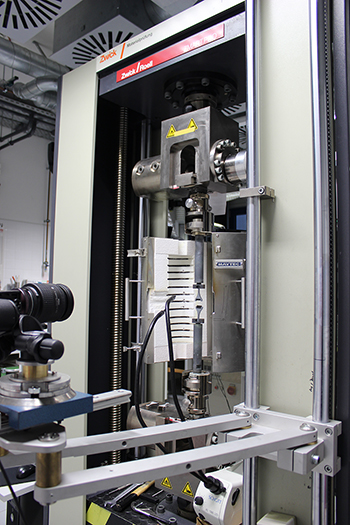

Universalprüfmaschine Zwick 1476 (Bj. 1993, Modernisierung 2010)

• Zugversuche bei Raumtemperatur nach DIN EN ISO 6892-1
• Warmzugversuche bis 1000°C an Luft nach DIN EN ISO 6892-2
• Sonderversuche mit frei programmierbarem Ablauf (Kraft, Weg, Temperatur)
• 4 verfügbare Kraftaufnehmer mit Maximalkräften von 200 N, 1 kN, 10 kN und 100 kN (jährliche Kalibrierung)
• Dehnungsmessung mittels Videoextensometer (Limess, Rtss, jährliche Kalibrierung) und Traverse (jährliche Kalibrierung, mit Korrekturkurve)
• Auswertung der lokalen Dehnung mittels Analysesoftware Vic 2D

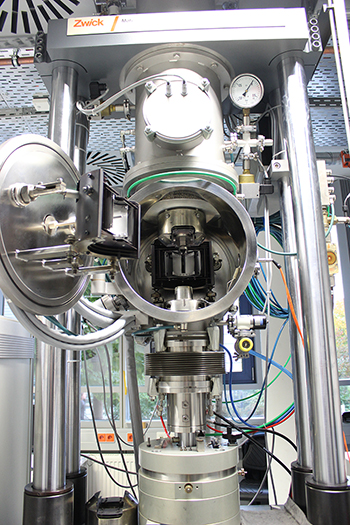

Hochtemperaturprüfmaschine Zwick 1488 (Bj. 1996)

• Warmzugversuche bis 1500°C unter Argon-Atmosphäre oder Vakuum in Anlehnung an DIN EN ISO 6892-2
• Sonderversuche mit frei programmierbarem Ablauf (Kraft, Weg, Temperatur)
• Kraftaufnehmer mit Maximalkraft 10 kN (jährliche Kalibrierung)
• Dehnungsmessung mittels Hochtemperatur-Extensometer MAYTEC PMA-13/2/V5 (jährliche Kalibrierung) und Traverse (jährliche Kalibrierung)

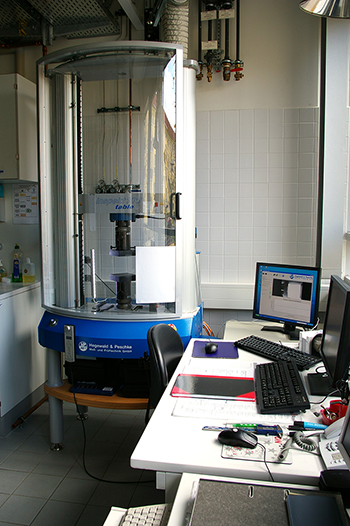

inspectTable 100 von Hegewald und Peschke (Bj. 2009)

• Druckversuche nach DIN 50106 (kompakte Werkstoffe) und DIN 50134 (zellulare Werkstoffe) bei Raumtemperatur
• 3- und 4-Punkt-Biegung mit Stützweiten von 20 mm bis 300 mm
• Sonderversuche mit frei programmiertem Ablauf (Kraft, Weg)
• 2 verfügbare Kraftaufnehmer mit Maximalkräften von 5 kN und 100 kN (jährliche Kalibrierung)
• Dehnungsmessung mittels Videoextensometer (Limess, RtSS, jährliche Kalibrierung) und Traverse (jährliche Kalibrierung, mit Korrekturkurve)
• Auswertung der lokalen Dehnung mittels Analysesoftware Vic 2D

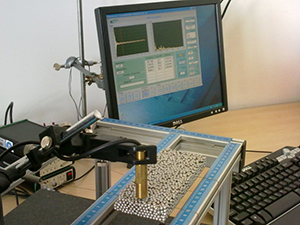

RFDA System 23, Version 6.3.0. von IMCE (Bj.2006)

Messverfahren

• Zerstörungsfreie Testmethode
• Messung der Resonanzfrequenz und deren Abklingverhalten nach kurzem mechanischen Impuls
• Bestimmung von Elastizitäts- und Schubmodul, der Querkontraktionszahl sowie der Dämpfung ohne Mikroplastizität
• Geeignet sowohl für kompakte als auch für zellulare Werkstoffe

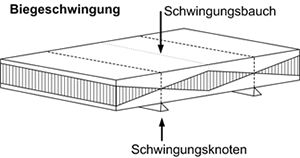

Dämpfung und E-Modul

• quaderförmig: Länge ≠ Breite ≠ Höhe
• 30mm ≤ Länge ≤ 200 mm
• Länge ≥ 2 × Breite
• Seitenflächen rechtwinklig und eben (bei Kompaktmaterial: gefräst oder geschliffen)

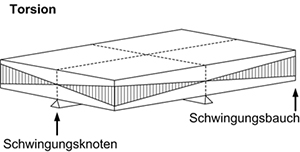

Schubmodul und Querkontraktionszahl

• wie für Dämpfung und E-Modul, aber zusätzlich:
• 60 mm ≤ Länge ≤ 200 mm
• 30 mm ≤ Breite ≤ 100 mm
• Höhe ≤ 0,5 × Breite


Beste Ergebnisse werden erzielt für Proben, die mit ihren Maßen in der Mitte der Toleranzbereiche liegen, z.B. 100×50×7 mm³. Andere Geometrien sind u. U. möglich (Einzelfallprüfung).
